視頻線顧名思義就是用來傳輸視頻信號的連接線，是用來傳輸視頻基帶模擬信號的一種同軸電纜。視頻線一般有75歐姆和50歐姆兩個阻抗，還可以按照粗細分為-3，-5，-7，-9等型號。

  視頻線又根據材質的不同分為SYV和SYWV兩種：

  SYV全稱：銅芯實芯聚乙烯絕緣聚氯乙烯護套同軸射頻電纜，國標代號是射頻電纜——又叫“視頻電纜”，是由一層層的絕緣線包裹著中央銅導體的電纜。允許彎曲半徑：室內不小于5倍的電纜外徑，室外不小于10倍的電纜外徑。一般所指的視頻線為電視線，也可用作安防領域的監控攝像頭用線。

SYWV，俗稱電視天線，通過物理發泡，屬于同軸射頻電纜的一種。物理發泡同軸電纜是一種空氣絕緣同軸電纜，內導體采用無氧銅線，絕緣由聚乙烯經物理發泡使其構成細小的互相封閉的氣孔。絕緣與內導體之間粘結牢固。

  比如SYWV75-5

  S：射頻，Y：聚乙烯絕緣，W：物理發泡，V：聚氯乙烯護套

  75：75歐姆，5：線纜外徑為5MM

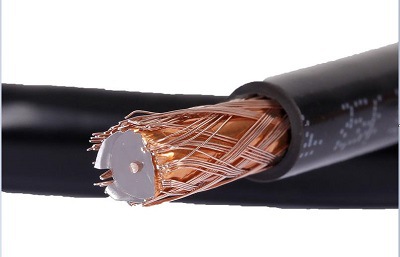

SYV同軸電纜

  相同點

  1. 特性阻抗一樣——75歐姆；

  2. 外層護套，屏蔽層結構，絕緣層外徑，編數選擇，材質選擇，屏蔽層數等基本相同。

  不同點

  1. 絕緣層物理特性不同：SYV是100%聚乙烯填充；而SYWV也是聚乙烯填充，但充有80%的氮氣氣泡，聚乙烯只含有20%；，這一工藝成就于90年代，它有效降低了同軸電纜的介電損耗；

  2. 芯線直徑不同：以75-5為例，由于-5電纜結構標準規定，絕緣層外徑（即屏蔽層內徑）是4.8mm,不能改變，為了保證75歐姆的特性阻抗，而特性阻抗只與內外導體直徑比和絕緣層的介電常數ε大小有關，芯線結構形式都可以是單股或多股；這一區別，導致了芯線電阻的不同。

  3. 上述兩項根本區別，決定了兩種電纜的傳輸特性——傳輸衰減不同，SYV電纜是最早期的同軸電纜，但后來當SYWV出現后，射頻以上波段就很少應用SYV了。因為高頻衰減差別太大了；慢慢的SYV就基本上主要用在監控視頻傳輸上了，也就把這種射頻電纜的 “元老”，改稱為“視頻電纜”了。

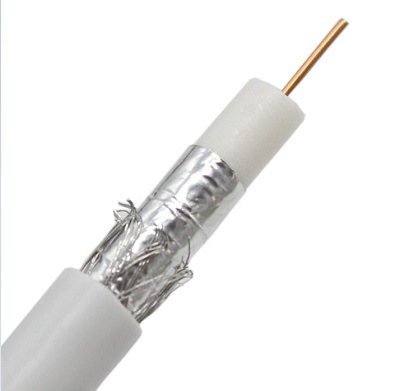

SYWV有線電視同軸電纜

  4. 關于高頻電纜，一般指96-128編以上的電纜。高頻電纜明顯特點是：屏蔽層的直流電阻小，200khz以下的低頻衰減少，對抑制低頻干擾有利，實測表明，200khz-6mhz頻率，由于“趨膚效應”，128編和64編衰減一樣。（高頻電流只在芯線外表面，屏蔽層內表面層流動）。從頻率失真（高低頻衰減差異）看，高編電纜反而嚴重。直接影響就是視頻信號的各種頻率成分的正常比例失真，直接影響到圖像失真；

  5. 銅包鋼芯線：這是SYWV電纜的一種，用于有線電視46mhz以上的射頻傳輸，由于“趨膚效應”，電流只在鋼絲外面的銅皮里流動，衰減特性和純銅芯線一樣，可抗拉強度卻遠高于銅線；但這種電纜用于視頻傳輸不行，0-200khz低頻衰減太大；

  6. SYWV電纜視頻射頻傳輸特性都優異，而且由于有巨大的有線電視市場的支撐，產量很大，價格也有優勢；

  7. 關于視頻線和射頻線的問題，既有誤解，也有誤導。但大家都應該尊重實踐：用1000米75-5電纜，傳輸一個彩色攝像機的信號，末端送給監視器，監視器環路輸出給示波器，測量“色同步頭” 的幅度，原信號是0.3v,進行比較，電纜越長，兩種差別越大，越容易比較。
